Слуховое окно обеспечивает естественное освещение и воздухообмен на чердак, при этом не ухудшая несущую схему стропил. Оптимальный угол кровли для врезки – 30–60°. Располагайте проём на расстоянии 600–1200 мм от конька и в пределах стандартного шага стропил (600 или 900 мм), чтобы не ослаблять основные пары.
Конструкция окна формируется из сухой строганой древесины или LVL: стойки 45×145 мм, верхняя и нижняя обвязки, дополнительные ригели. Узлы усиливаются металлическими уголками и пластинами, крепёж – саморезы 5×70/90 мм с антикоррозийным покрытием. Дерево предварительно обрабатывается антисептиком и огнезащитой.
Перед началом работ выполните разметку с учётом покрытия: для металлочерепицы – вынос по карнизу 40–60 мм, для гибкой черепицы – сплошная оснóва из ОСП-3 12 мм. Вырез в обрешётке делайте после временной подпорки стропил. В зоне примыканий закладывайте сплошную обрешётку шириной не менее 300 мм по периметру.
Монтаж включает: устройство ендов и боковых примыканий, установку водоотводного желоба над проёмом, монтаж стартового фартука, затем облицовки фронтона слухового окна. Герметизация – лента ПСУЛ по стыкам, бутил-каучуковые ленты под планки, верхний фартук заводится под покрытие минимум на 120 мм.
Утепление узла исключает конденсат и мостики холода: минераловатные плиты λ=0,035–0,041 Вт/м·К толщиной 150–200 мм между стойками, доборные вставки по откосам, сплошной контур пароизоляции Sd≥10 м с проклейкой стыков. Со стороны улицы – ветро-влагозащитная мембрана с выпуском под планки примыканий.
Для стабильного света ориентируйте фронтон слухового окна на юг или восток; минимальная полезная ширина проёма – 700–900 мм для обслуживания кровли. Снегозадержатели устанавливайте выше узла на 2–3 ряда покрытия, чтобы разгрузить кромку фартуков.
Вентиляционные зазоры сохраняйте: вход у карниза 20–30 мм, выход в коньке не менее 40 мм. Под кровельным ковром у слухового окна оставляйте продух 20 мм, не перетягивая его утеплителем и пароизоляцией.
Комплект доборных элементов подбирайте по типу покрытия: для фальца – планки с кликовыми замками, для металлочерепицы – профилированные фартуки, для гибкой черепицы – самоклеящийся ковёр ендовы. Совместимость материалов подтверждается техкартой производителя кровли и фурнитуры.
Выбор места для установки слухового окна
Размещение слухового окна на крыше напрямую влияет на функциональность чердака. Если задача заключается в улучшении вентиляции, то окно следует устанавливать напротив приточных каналов, чтобы обеспечить стабильный воздухообмен и исключить застой влаги. Для повышения уровня естественного освещения лучше выбирать участок ската, обращённый к югу или востоку, так как такие стороны получают больше солнечного света.
При планировании монтажных работ важно учитывать конструкцию стропильной системы. Слуховое окно не должно ослаблять несущие элементы, поэтому рекомендуется располагать его между стропилами без нарушения их целостности. Если ширины проёма недостаточно, устанавливают дополнительные усиливающие балки. Это позволяет сохранить прочность крыши и избежать перекосов.
Учет утепления и гидроизоляции
Место установки должно позволять корректное утепление и защиту от протечек. В зоне вокруг оконного проёма необходимо предусмотреть пароизоляционный слой и плотное прилегание теплоизоляции. Ошибки на этом этапе приводят к теплопотерям и образованию конденсата, что снижает срок службы деревянных элементов чердака.
Практические рекомендации
Не стоит размещать окно слишком близко к коньку или карнизу, так как это усложняет монтаж и уменьшает эффективность вентиляции. Оптимальная высота установки – в верхней трети ската, что обеспечивает баланс между освещением и возможностью правильного утепления. Такой подход делает пространство чердака более комфортным для хранения или обустройства жилой зоны.
Определение размеров проема под слуховое окно
Перед разметкой проема определите наружный размер готовой конструкции окна и прибавьте технологические зазоры: по ширине и высоте – +30–40 мм для подгонки и утепления, по глубине – +20–30 мм для установки рамы и гидроизоляции. Для типичных готовых слуховых конструкций ориентиры размеров проемов: 600×900 мм, 780×1180 мм, 1000×1200 мм – выбирайте ближайший стандартный формат и рассчитывайте зазоры согласно указанным величинам.
При учёте утепления оставляйте место для слоя утеплителя и пароизоляции: минимальная толщина утепления под откос – 100–150 мм (минеральная вата или пенопласт плотностью по назначению), плюс зазор для вентиляции откоса 20–40 мм. То есть глубина проема должна включать толщину стены/стропил плюс 120–190 мм под утепление и воздушную прослойку.
Разметка на кровле: отцентруйте проем по направлению ската и выдержите отступы от конька и свеса. Рекомендуемое расстояние от конька до верхней кромки слухового окна – не менее 500 мм, от свеса до нижней кромки – не менее 600 мм, чтобы сохранить комфортный чердак и обеспечить доступ для обслуживания. Эти минимумы зависят от уклона кровли и высоты чердачного пространства – при крутом скате увеличьте отступы.
При оценке несущих элементов пометьте расположение стропил и прогонов: ширина проема не должна пересекать более одного целого стропила без установки распорной перемычки. Если требуется распил стропил, подготовьте проект усиления с установкой обвязочной балки – её сечение и способ опоры определяет проектировщик/инженер. До разреза стропил обязательно временно установить подпорки.
Учитывайте монтажные и гидроизоляционные припуски: оставьте сверху и по бокам по 40–60 мм для установки подкладочных и отливных элементов, а снизу – 50–80 мм для внутреннего профиля и уплотнителя. Эти припуски включают место для уплотняющих лент, контробрешётки и фартука гидроизоляции.
Требования к вентиляции: не закрывайте существующие продухи в зоне откосов и карнизов. Проем и монтажная глубина должны сохранять непрерывность вентиляционного канала между софитом и коньком – обеспечьте вентиляционный зазор минимум 20 мм над утеплителем и доступ для установки вентиляционных вставок при необходимости.
Практические шаги для точной разметки: 1) измерьте внутреннюю ширину между стропилами и отметьте центровую линию; 2) перенесите наружный размер рамы на стропила и добавьте +30–40 мм по каждой оси для монтажных зазоров; 3) отметьте зоны прохода водосточных и вентиляционных элементов; 4) проверьте стыковку с утеплением и пароизоляцией (документируйте толщины слоёв); 5) уточните у инженера необходимость армирующих перемычек и только затем выполняйте распил стропил.
Контрольные параметры, которые запишите перед распилом: точный наружный размер рамы, требуемая глубина установки (мм), зазоры для утепления и вентиляции (мм), отступы до конька и свеса (мм), необходимость усиления стропильной системы – наличие этих значений ускоряет монтаж и снижает количество переделок.
Подготовка стропильной системы к монтажу
Перед установкой слухового окна требуется точная подготовка стропильной системы, чтобы конструкция окна не ослабила несущую способность крыши и обеспечила надежность всего чердака.
Основные этапы работ:
- Проверка состояния стропил – древесина должна быть без трещин и следов гнили. Поврежденные элементы необходимо заменить до монтажа.
- Разметка проема под конструкцию окна с учетом размеров и расположения. Ошибка даже в несколько сантиметров приведет к смещению и нарушению симметрии.
- Установка усиливающих перемычек между стропилами для сохранения жесткости системы.
- Формирование каркаса проема с учетом утепления, чтобы исключить мостики холода и сохранить теплоизоляцию.
Особенности подготовки к утеплению и вентиляции
При организации проема необходимо предусмотреть место для утепления и циркуляции воздуха. Вентиляция чердака должна быть сохранена, иначе появится риск конденсата и порчи древесины.
Обеспечение естественного освещения
Слуховое окно должно давать естественное освещение без затенения основных зон чердака. Для этого каркас проема делают с запасом по высоте и ширине, чтобы исключить излишнее перекрытие светового потока.
- Оставить минимальные зазоры для изоляционных материалов.
- Согласовать размеры проема с проектом утепления крыши.
- Проверить, чтобы вентиляция не была перекрыта конструкцией окна.
Правильная подготовка стропильной системы позволяет избежать деформаций, сохранить тепло и обеспечить полноценное использование чердака с комфортным уровнем освещенности.
Усиление конструкции крыши в зоне установки
Прежде чем вырезать проём под слуховое окно, оцените несущую схему стропил и чердачную нагрузку: постоянная нагрузка кровли (обрешётка, кровельный материал) плюс расчётная снеговая. Для односкатных и двускатных крыш с шагом стропил до 900 мм и пролётом до 6 м типичная последовательность – установить временные распорки, вырезать контуры проёма, смонтировать перемычки (балки) и закрепить доборные стойки. При запасе прочности менее 20% или при пролётах свыше 1,5 м привлеките инженера-конструктора.
Расчёт опор и перемычек
Основные ориентиры: при ширине проёма до 1,2 м достаточно усиления за счёт установки верхней и нижней обвязки из двойного бруса; при 1,2–2,4 м используйте клееный брус или двутавровую деревянную балку; свыше 2,4 м – рассчитывайте металлическую или клееную балку по проекту. Расстояние опор под временные стойки – 1,2–1,5 м. Примеры комплектов крепления: стандартные болты M12 с шайбами и гайками (2–4 штуки на опорную стыковую зону), монтажные винты 8×200 мм для соединения обвязки с раскосами, монтажные пластины 120×120×3 мм при сопряжении балок.
| Ширина проёма, м | Рекомендованный элемент усиления | Сечение / тип | Крепёж и примечания |
|---|---|---|---|
| ≤ 1,2 | Двойная обвязка + временные распорки | 2×150×50 мм (схема встык) | Винты 6,3×160 мм через 300 мм, временные стойки каждые 1,2 м |
| 1,2–2,4 | Клееный брус / двутавр деревянный | 160×60 мм или двутавр 200×60 мм | Болты M12 по 4 шт. в опоре, монтажные пластины |
| > 2,4 | Металлическая балка / расчётная конструкция | По результатам расчёта инженера | Привлечение инженера, антикоррозионная обработка |
Порядок монтажных работ и требования к утеплению
1) Разметка и фиксация временных распорок – установите подпорки под коньком и по месту проёма, шаг подпорок 1,2–1,5 м. 2) Снятие кровельного покрытия в зоне работ с сохранением паро- и гидроизоляции на смежных участках. 3) Монтаж верхней и нижней перемычек: сопряжение выполняйте на металлических пластинах и болтах M12; допустимый зазор между элементами – не более 3 мм при плотной стыковке. 4) Установка опорных стоек и дополнительных джек-стропил (jack rafters) с шагом, повторяющим соседние стропила; при необходимости увеличьте количество стоек для распределения нагрузки на мауэрлат. 5) Восстановление стропильной системы вокруг конструкции окна: закрепите контробрешётку, подложите уплотнители для герметизации примыканий. 6) Утепление вокруг оконного проёма: наружный контур – ветрозащитная мембрана, внутри – слой минераловатного утеплителя толщиной 150–200 мм (ориентир для умеренного климата); обязательно смонтируйте пароизоляцию со стороны чердака и оставьте вентиляционный зазор 20–40 мм между утеплителем и кровельной конструкцией для естественной вентиляции. 7) Проверка работы конструкции во временном состоянии: нагрузочные испытания или проверка прогиба не более L/300 от пролёта.
При монтаже учитывайте положение слухового окна относительно осей стропил и направления естественного освещения: расположение должно обеспечивать равномерное распределение дневного света на чердаке без ослабления несущих элементов. Документируйте все изменения: схема усиления, марки материалов, номера крепежа – это повысит прозрачность работ и упростит технадзор.
Монтаж каркаса слухового окна
Каркас служит основой для последующих работ и определяет надежность всей конструкции окна. При его установке необходимо учитывать нагрузку на стропильную систему, распределение веса и будущие условия эксплуатации чердака.
Для монтажа используется сухой строганый брус сечением не менее 50×100 мм. Вертикальные стойки фиксируются к основанию крыши и соединяются с верхней обвязкой, формируя жесткий контур. Горизонтальные элементы подбираются с учетом ширины проема и типа кровельного покрытия. Все соединения рекомендуется выполнять с использованием металлических уголков и саморезов повышенной прочности.
Этапы сборки
- Разметка места установки с привязкой к существующим стропилам.
- Крепление нижней обвязки и вертикальных стоек, которые формируют контур будущего окна.
- Монтаж верхней перемычки, обеспечивающей жесткость каркаса и распределение нагрузки.
- Установка боковых элементов, необходимых для надежного крепления кровельного материала.
Практические рекомендации
- При проектировании следует предусмотреть достаточную высоту окна, чтобы обеспечить естественное освещение чердака.
- Для предотвращения теплопотерь каркас рекомендуется дополнительно обработать и подготовить к утеплению.
- В местах примыкания элементов важно сохранять плотность соединений, чтобы исключить деформацию при усадке и воздействии влаги.
- Монтаж выполняется с учетом вентиляционных зазоров, что увеличивает срок службы древесины и кровли.
Грамотно собранный каркас обеспечивает надежность конструкции и создает основу для дальнейших этапов отделки и утепления слухового окна.

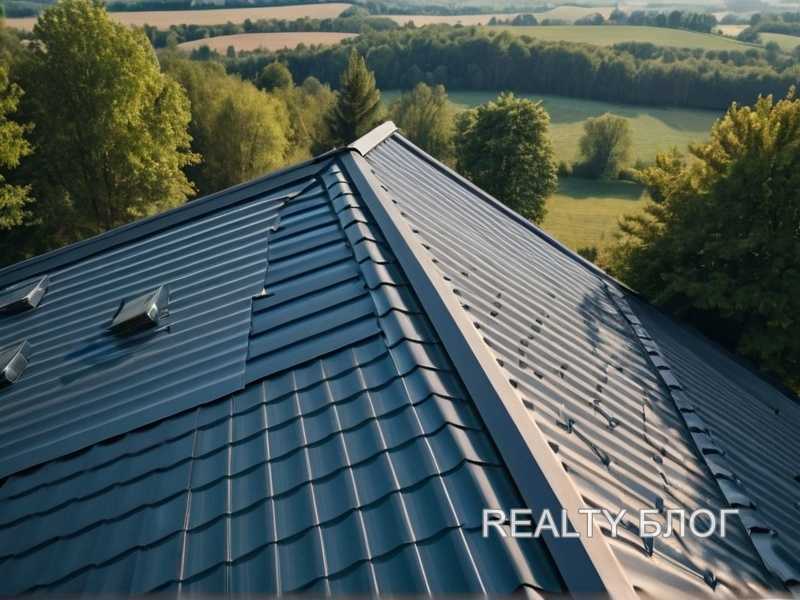

Укладка кровельных материалов вокруг проема
После подготовки проема под конструкцию окна необходимо аккуратно уложить кровельные материалы так, чтобы обеспечить герметичность и долговечность соединений. В зоне стыка часто образуются мостики холода, поэтому дополнительное утепление обязательное условие. Для этого используют минеральную вату или специализированные плиты, устойчивые к влаге и перепадам температур.
Кровельные листы подрезают с запасом, чтобы наложение перекрывало контур проема не менее чем на 150 мм. Это предотвращает проникновение осадков в чердак и улучшает вентиляцию, исключая появление конденсата. Особое внимание уделяется нахлестам и местам примыкания к боковым граням: здесь применяют самоклеящуюся гидроизоляционную ленту и уплотнительные профили.
Для сохранения стабильности конструкции окна и защиты утепления от влаги следует закрепить доборные элементы – планки примыкания и отливы. Их монтаж проводят сверху вниз, чтобы вода стекала без задержек. Такая схема позволяет сохранить естественное освещение и исключить повреждения кровельного покрытия при осадках или перепадах температуры.
При укладке не стоит использовать слишком жесткий крепеж, чтобы не деформировать металл или черепицу. Правильная последовательность монтажа гарантирует, что кровельные материалы вокруг проема будут выполнять функцию защиты, а чердак останется сухим и проветриваемым.
Установка остекления и рамы окна
Подготовьте проём: проверьте геометрию с помощью уровня и шнура – отклонение по диагонали не должно превышать 2 мм на каждый метр. Ширина посадочного паза под раму должна обеспечивать зазор для утепления и антисептической ленты: 20–30 мм по периметру для деревянных обрамлений, 15–25 мм для металлопластиковых рам.
Монтаж рамы начните с установки гидро-пароизоляционной ленты на нижнюю обвязку и боковые стойки. Уплотнительную ленту приклейте встык с наружной мембраной; стык ленты и мембраны должен перекрываться не менее чем на 50 мм. Используйте коррозионностойкие крепления (сталь A2) с шагом 150–200 мм по несущим элементам рамы.
Вставляйте раму строго по уровню и контролируйте диагонали; временные распорки ставьте внутри рамы, чтобы исключить деформацию при затяжке крепёжных элементов. После выверки крепления не проворачивайте анкер полностью – оставьте 1–2 мм компенсации для усадки уплотнителя.
Остекление: применяйте стеклопакеты с дистанционной рамкой 16 мм (4–16–4) для хорошего теплофизического баланса на скатных крышах. Перед установкой стеклопакета проверьте геометрию и чистоту посадочного паза; используйте резиновые подкладки толщиной 5–7 мм по нижнему торцу и 3–5 мм по бокам для равномерного распределения нагрузки.
Фиксация стеклопакета выполняется с помощью щёчек (стопоров) и прижимных планок, установленных с шагом 200–300 мм. Между стеклом и рамой оставляйте технологический зазор 2–3 мм; при использовании монтажной пены применяйте пароизоляционную ленту на внутренней стороне и паропроницаемую гидроленту снаружи, чтобы обеспечить контролируемую вентиляцию и исключить накопление влаги.
Утепление и герметизация: сначала устанавливайте сжатую монтажную ленту (экспандирующуюся или ПСУЛ) во внешний зазор, затем заполняйте средний контур закрытой монтажной пеной с низким расширением. Внутренний контур дорабатывайте пароизоляционной лентой. Толщина утепляющего слоя в шахте проёма должна быть не менее 50 мм при использовании минераловатной плиты или 40 мм при жестких утеплителях с λ ≤ 0,036 Вт/м·K.
Организация вентиляции: оставьте вентиляционный канал 10–15 мм в верхней части коробки или установите приточную решётку/трикл-vent для воздухообмена между чердаком и жилым объёмом. Для предотвращения конденсата применяйте влагорегулирующие клапаны и контролируйте температуру внутренней поверхности остекления – она должна быть не ниже точки росы в помещении при расчётных условиях.
Контроль качества: после завершения монтажа проверяйте уплотнение швов на предмет пропусков с помощью инфракрасного термометра и дымовой трубы для выявления сквозняков. Запишите результаты: отклонения по вертикали/горизонтали, плотность уплотнений, сопротивление теплопередаче узла – эти данные пригодятся при техническом гарантийном обслуживании.
Герметизация и утепление слухового окна
После завершения монтажа конструкции окна следует уделить внимание герметизации швов и теплоизоляции. Неплотное прилегание элементов приводит к потере тепла и ухудшению вентиляции чердачного пространства. Для уплотнения рекомендуется использовать паро- и гидроизоляционные ленты, которые фиксируются на стыках рамы и кровли, обеспечивая плотный контакт с кровельным покрытием.
Утепление внутреннего пространства выполняется с помощью минераловатных плит или жестких утеплителей, плотно вставляемых между стропилами и рамой окна. Слой утеплителя должен повторять геометрию проема, чтобы исключить мостики холода и сохранить естественное освещение без теневых зон.
Особое внимание уделяется вентиляционным зазорам: при правильной герметизации необходимо обеспечить движение воздуха между утеплителем и кровельной поверхностью, что предотвращает накопление конденсата. Для этого устанавливаются вентиляционные каналы или оставляются небольшие продухи под верхним фальцем окна.
Финишная герметизация выполняется монтажной пеной высокой плотности с последующей обрезкой излишков и фиксацией декоративными наличниками. Это позволяет сохранить эстетику конструкции окна и исключить проникновение влаги внутрь утепленного пространства. Такой подход обеспечивает стабильную температуру чердака и поддерживает оптимальный уровень естественного освещения.
