Кратко: вентилируемый фасад – это слой облицовки, закреплённый на несущей стене через несущий каркас с постоянной воздушной прослойкой для отвода влаги и теплоизоляции. Прямая цель – обеспечить долговечную отделка фасада при сохранении теплотехнических показателей здания.
Оценка объекта перед монтажом: осмотрите прочность несущей стены, отметьте смещение плоскостей более ±5 мм на 2 м; определите допустимую нагрузку анкерных точек (расчёт по документации на крепеж или по паспорту стены). Зафиксируйте высоту фасада и суммарную площадь в м² – эти параметры необходимы для точного подбора материалов и стоимости установки.
Материалы и их параметры (рекомендации): утеплитель – минеральная вата с λ 0,034–0,038 Вт/м·K; толщина 50–200 мм в зависимости от требуемого сопротивления теплопередаче; вентиляционный зазор между утеплителем и облицовкой 20–50 мм; профиль несущий – алюминиевый или стальной оцинкованный, шаг вертикальных стоек 600 мм при навесных панелях и до 800 мм для лёгкой обшивки; анкеры – сталь нержавеющая класса A2/A4 или оцинкованные, диаметр M8–M10 в зависимости от нагрузки.
Последовательность установки и практические параметры: 1) Разметка: нанесите горизонтальные контрольные уровни через 3–6 м высоты для выравнивания каркаса. 2) Крепление базовых кронштейнов к несущей стене: шаг по вертикали 600–900 мм, по горизонтали – по проекту; превышение шага снижает жёсткость облицовки. 3) Монтаж горизонтальных направляющих с контролем вертикали ±2 мм на 2 м. 4) Укладка утеплителя плотно, без зазоров; стыки утеплителя – вразбежку, швы не более 5 мм. 5) Пароизоляция и продувочные отверстия в каркасе: оставить точки вертикального стока каждые 1,5–3 м по низу облицовки. 6) Крепление облицовочных панелей с компенсационными зазорами 8–12 мм между элементами и 10–20 мм по периметру окон/проёмов для температурного расширения.
Качество крепёжных узлов и коррозионная защита: используйте оцинкованные или нержавеющие элементы; шпильки и анкерные соединения должны иметь класс прочности, соответствующий ветровой зоне (расчёт по СНиП/СП или местным нормам). При выборе саморезов ориентируйтесь на длину, обеспечивающую заход в базовую конструкцию не менее 60–80 мм.
Контроль качества на каждом этапе: проверяйте геометрию плоскости каркаса правилом 2 м; теплотехнические параметры – рассчитывайте ожидаемое сопротивление теплопередаче (R) исходя из толщины и λ утеплителя; перед закрытием зазора проверьте продув и наличие капиллярных отсечек.
Частые ошибки и как их избежать: неправильный выбор шага крепления – приводит к прогибу облицовки; неплотная укладка утеплителя – образование мостиков холода; отсутствие компенсационных зазоров – риск деформации при температурных колебаниях. Решение: фиксировать все соединения моментом, указанным в техническом паспорте крепежа, и проводить промежуточные проверки геометрии и теплотехники.
Практическая рекомендация по хозяйственной части: при заказе материалов добавьте 5–10% запаса на обрезки и случайные дефекты; храните утеплитель в сухом месте до монтажа; привлекайте сертифицированные бригады с подтверждённым опытом монтажа подобных систем и документами на комплектующие – это снижает риск переделок и продлевает срок службы отделка здания.
Принцип работы вентилируемого фасада
Технология основана на сочетании трёх слоёв: несущая стена, теплоизоляция и облицовка. Между утеплителем и панелями оставляется промежуток не менее 40 мм, который обеспечивает постоянную циркуляцию воздуха. Такой подход позволяет удерживать оптимальный температурный режим и снижает теплопотери в холодное время года.
Рекомендации по установке
Правильная установка требует точного соблюдения проектных параметров. При монтаже важно использовать негорючие утеплители и влагостойкие мембраны. Каркас крепится к стене с помощью анкерных систем, а панели фиксируются с зазором, чтобы сохранить вентиляцию. Ошибки в монтаже, такие как неплотное прилегание утеплителя или закрытие вентиляционного канала, снижают эффективность работы фасада.
Технические параметры
| Элемент конструкции | Функция | Особенности монтажа |
|---|---|---|
| Несущая стена | Основа для крепежа | Проверка прочности и ровности поверхности |
| Утеплитель | Снижение теплопотерь | Крепление дюбелями с шагом не более 50 см |
| Каркас | Опора для облицовки | Использование металлических профилей с антикоррозийной обработкой |
| Облицовка | Защита и декоративный слой | Монтаж с сохранением вентиляционного зазора |
Корректный монтаж вентилируемого фасада обеспечивает не только защиту здания от влаги и температурных перепадов, но и продлевает срок службы всей конструкции.

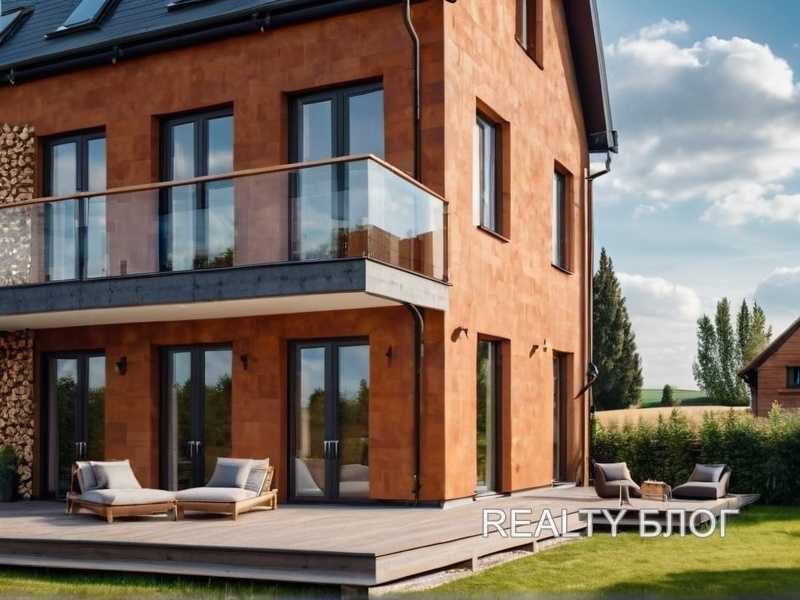

Основные материалы для облицовки фасада
Керамогранит
Керамогранит используют в проектах, где необходима высокая прочность и минимальное водопоглощение. Его плиты выдерживают резкие перепады температур и не выцветают. Установка проводится на подсистему из алюминия или оцинкованной стали. Технология крепления может быть видимой (с кляммерами) или скрытой, что влияет на эстетику фасада.
Композитные панели
Для отделки также применяют фиброцементные плиты, натуральный камень, терракотовые модули. Каждый материал имеет особенности: камень требует усиленного каркаса, а терракота обеспечивает хорошую паропроницаемость. Выбирая вариант, нужно учитывать климатические условия, архитектурные задачи и бюджет проекта. Правильно подобранный материал и корректная установка гарантируют долговечность всей системы.
Необходимые инструменты для монтажа
Качественный монтаж конструкции требует заранее подготовленного комплекта инструментов. Для точной разметки применяются лазерный уровень и рулетка не менее 5 метров. Они позволяют задать прямые линии и выдержать технологию установки несущего каркаса под вентилируемый фасад.
Для сверления отверстий в стенах и металлических профилях необходим перфоратор с набором буров по бетону и дрель с победитовыми сверлами. Использование ударного инструмента ускоряет установку кронштейнов и анкеров, что обеспечивает надежное крепление системы.
При работе с металлическими направляющими и крепежом применяются аккумуляторный шуруповерт и набор бит с магнитным держателем. Для подрезки профилей и облицовочных панелей используют ножницы по металлу или отрезную машинку с дисками для разных типов материалов.
При монтаже вентилируемого фасада не обойтись без строительного уровня, угольника и отбивочного шнура. Эти инструменты помогают контролировать вертикальность и горизонтальность всех элементов, что влияет на долговечность и внешний вид конструкции.
Для фиксации теплоизоляции рекомендуется использовать монтажный нож для резки плит, а также дюбели с пластиковыми гильзами и металлическими гвоздями. Правильная установка утеплителя обеспечивает соблюдение технологии и предотвращает появление мостиков холода.
Завершающий этап связан с креплением облицовки. Здесь необходимы клепальник, заклепки или специальные саморезы. Для защиты рук и глаз во время установки применяются перчатки и защитные очки. Такой набор инструментов делает процесс монтажа контролируемым и безопасным.
Подготовка стены перед установкой
Перед тем как приступить к монтажу конструкции, поверхность стены должна пройти тщательную подготовку. От правильности этого этапа зависит надежность всей системы и срок её службы.
- Очистка основания. Стену освобождают от остатков старой отделки, пыли и мусора. Если присутствует краска или штукатурка, не имеющая прочного сцепления с основанием, её удаляют.
- Выравнивание поверхности. Технология вентилируемого фасада допускает неровности, однако крупные выступы и трещины устраняют. Это снижает риск деформации подсистемы при нагрузке.
- Обработка антисептиками. Кирпичные и бетонные стены пропитывают составами, предотвращающими появление грибка и плесени. Для деревянных оснований используют антипиреновые и влагозащитные средства.
- Разметка точек крепления. С помощью лазерного уровня отмечают места установки кронштейнов. На этом этапе определяют шаг профиля, учитывая вес будущей отделки и выбранную технологию монтажа.
- Проверка прочности основания. В местах крепления сверлят контрольные отверстия и фиксируют анкера. Если материал крошится или не держит крепеж, требуется усиление или ремонт участка стены.
Только после завершения этих операций можно переходить к установке несущего каркаса, на который будет монтироваться вентилируемый фасад.
Монтаж направляющих и каркаса
Основа любой системы навесного фасада – правильно установленный каркас. От качества монтажа направляющих зависит геометрия всей конструкции и срок её эксплуатации. Технология предусматривает точную разметку поверхности стены с учётом проектных допусков и расположения несущих элементов.
Сначала выполняется установка кронштейнов, которые фиксируются к несущей стене анкерами. Шаг крепления подбирается в зависимости от веса облицовочного материала и ветровой нагрузки. При монтаже важно использовать антикоррозийные метизы и контролировать вертикаль с помощью лазерного уровня.
Разметка и крепление направляющих
После закрепления кронштейнов монтируются вертикальные направляющие профили. Для компенсации возможных неровностей стены применяются регулируемые элементы, позволяющие точно выставить плоскость. Проверка геометрии на каждом этапе установки исключает перекосы и облегчает дальнейшую отделку.
Сборка каркаса
Горизонтальные элементы каркаса фиксируются к вертикальным направляющим с помощью заклёпок или саморезов. Такой способ обеспечивает жёсткость конструкции и равномерное распределение нагрузки. При необходимости предусматриваются дополнительные усиления в местах повышенного давления, например, в зонах углов и проёмов.
После завершения монтажа каркас готов к укладке утеплителя и дальнейшей отделке фасадными панелями. Тщательное соблюдение технологии обеспечивает надёжность системы и снижает риск деформаций при эксплуатации.
Укладка теплоизоляции и гидроизоляции
При монтаже конструкции, где используется вентилируемый фасад, правильная установка теплоизоляции напрямую влияет на срок службы здания и стабильность температурного режима. Для наружных стен применяют минераловатные плиты плотностью не менее 80–120 кг/м³, что предотвращает усадку и образование щелей. Толщина слоя выбирается в зависимости от климатической зоны: от 100 мм в умеренных регионах до 200 мм в северных.
Крепление плит выполняется в шахматном порядке с применением тарельчатых дюбелей. Количество точек фиксации должно составлять не менее 5 штук на плиту, а в угловых зонах – до 8. Это исключает смещение материала при ветровых нагрузках. В местах примыканий и стыков следует исключать зазоры – для этого используется подрезка плит по месту.
Особенности укладки гидроизоляции
Особое внимание уделяется герметичности стыков. Для этого применяется специализированная клеевая лента, устойчивая к ультрафиолету. Отделка фасада, будь то керамогранит, композитные панели или фиброцементные плиты, устанавливается только после полной проверки целостности гидроизоляционного слоя. Такой монтаж исключает проникновение влаги в утеплитель и гарантирует стабильную работу всей системы «вентилируемый фасад».
Крепление облицовочных панелей
Монтаж панелей выполняется по заранее установленному каркасу, который формируется из оцинкованных или алюминиевых профилей. Правильная установка направляющих обеспечивает ровную плоскость и исключает смещение облицовки со временем.
Технология крепления зависит от выбранного материала панелей:
- Керамогранит фиксируется при помощи кляммеров, обеспечивающих надежное удержание и сохранение вентиляционного зазора.
- Композитные панели монтируются на заклепках или саморезах с пресс-шайбой, при этом используется уплотнительная прокладка для защиты от вибраций и коррозии.
- Фиброцементные плиты устанавливаются на оцинкованные держатели, что позволяет равномерно распределить нагрузку по поверхности.
При установке облицовки необходимо контролировать расстояние между точками крепления. Для тяжелых материалов оно составляет 400–600 мм, для легких панелей допускается шаг до 800 мм. Соблюдение этих параметров гарантирует долговечность отделки и предотвращает деформации.
Особое внимание уделяется компенсационным зазорам. При монтаже панелей из материалов с линейным расширением оставляют промежутки 2–5 мм, которые закрываются декоративными профилями. Это предотвращает растрескивание и обеспечивает стабильную геометрию фасада.
Правильно выполненная установка облицовочных панелей позволяет совместить надежную защиту здания с эстетичной отделкой, сохранив эксплуатационные свойства фасада на десятилетия.
Типичные ошибки при установке фасада и как их избежать
Одна из распространённых проблем при монтаже вентилируемого фасада – нарушение вертикальности и горизонтальности каркаса. Неправильное расположение направляющих приводит к перекосам панелей, ухудшает вентиляцию и сокращает срок службы отделки. Для контроля точности используют лазерный нивелир и проверяют каждую стойку по уровню.
Недостаточная фиксация крепёжных элементов часто вызывает люфт и деформацию панелей под ветровой нагрузкой. Каждый кронштейн должен выдерживать заявленную нагрузку, а установка саморезов – соответствовать шагу, указанному в проектной документации. Пренебрежение этими параметрами ведёт к преждевременному разрушению фасадной отделки.
Ошибки при монтаже теплоизоляционного слоя влияют на энергосбережение здания. Часто утеплитель укладывают с зазорами или не фиксируют дюбелями, что создаёт мостики холода. Оптимальная плотность укладки и использование монтажных креплений гарантируют равномерное распределение тепла и долгий срок эксплуатации отделки.
Игнорирование вентиляционного зазора между утеплителем и облицовкой приводит к накоплению влаги и появлению плесени. Рекомендуется соблюдать расстояние 20–40 мм, контролировать наличие щелей и проверять свободную циркуляцию воздуха на каждом участке фасада.
Выбор неправильного материала отделки или несоответствие его особенностям конструкции вызывает преждевременные трещины и выцветание. Следует учитывать вес панелей, устойчивость к УФ-лучам и влагу, чтобы монтаж не повредил внешний вид и функциональность фасада.
Планирование работ без учёта температурного расширения панелей приводит к деформации и повреждению крепежа. Для компенсации расширения применяют специальные зазоры между элементами облицовки, а шаг монтажа определяется согласно инструкции производителя.
Систематическая проверка всех этапов установки, контроль точности каркаса, фиксация утеплителя и соблюдение вентиляционных зазоров минимизируют риск дефектов и обеспечивают долговечность вентилируемого фасада.
